X Series 2電感耦合等離子體質譜儀應由電感耦合等離子體離子源、四級桿離子透鏡、四級桿通用碰撞反映池、四級桿質量過濾器、離子檢測系統等部分構成。由電腦和必要的軟件對儀器進行控制，并進行數據獲取、壓縮、處理顯示和存儲。該文對電感耦合等離子體質譜儀(ICP-MS)在日常使用期間發生的各種故障，以及該儀器的使用人員和維修人員對發生各種故障的原因分析、排除故障的經驗、解決的方法做了詳細的闡述說明和分析，供儀器使用人員和維修人員參考。

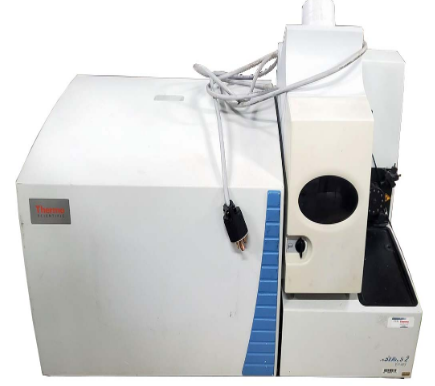

X Series 2電感耦合等離子體質譜儀產品說明

·?符合人機工效學設計的四極桿ICP-MS，其所用空間甚至小于一些AAS系統。

·?創新的保護性離子提取技術和Infinity?II型離子透鏡技術，以chicane離子偏轉裝置的六極桿設計為基礎，提供最低的背景噪聲。

·?用戶可互換Xt接口和Xs接口

·?離子透鏡設計使簡單的場升級到碰撞反應池技術性能，不會影響到正常（非CCT模式）靈敏度或背景。

·?高性能四級桿分析器所需的高真空系統由一個全新的分流式渦流分子泵后接一個機械泵提供。

·?Peltier冷卻和第三代碰撞反應池技術選項提供增強的性能，使具有碰撞反應池功能的四極桿ICP-MS儀器獲得出色的信號/背景。

·?高效泵系統可以使用稀釋的反應氣體，如7%?氫氣/氦氣混合氣H2或1%氨氣/氦氣混合氣用于CCT模塊中，而非使用未稀釋的氫氣H2或氨氣以減少腐蝕問題，提高可靠性和安全性。

·?同時型模擬／脈沖檢測器以及其實時的多通道電子學系統提供了大于8個量級的動態線性范圍，使得儀器能夠同時適應穩定信號和瞬時信號分析。?

·?利用經現場證實的PlasmaLab軟件通過計算機全面控制儀器和附件。

天億實驗室儀器維修X Series 2電感耦合等離子體質譜儀(ICP-MS)的日常維護

1、對環境和使用人員的要求

X Series 2電感耦合等離子體質譜儀(ICP-MS)可以實現痕量和超痕量分析，實驗室環境對儀器檢測結果有很大影響，在日常使用時實驗室的環境和使用人員應具備一定的條件。

(1)開機前需要先開空調，使室內氣溫保持在15～30℃之間，氣溫變化率每小時不得超過2.8℃，推薦Z佳室溫為(20±2)℃，相對濕度在20%～80%之間，不能冷凝，推薦Z佳濕度為35%～50%。

(2)進入實驗室需穿戴鞋套，并且避免房間溫度急劇升高。

(3)實驗人員需經過培訓考核合格后或者在儀器專管人指導下方可操作該儀器，要嚴格按照規程進行操作。

(4)儀器專管人需定期對儀器進行維護保養，及時更換老化部件，發現異常及時與維修工程師聯系處理。

?

2、中間狀態檢查

電感耦合等離子體質譜儀(ICP-MS)檢定周期長，其檢測范圍廣，檢測樣品基體復雜，使用頻繁后，容易出現樣品沉積和元件老化的問題，直接影響測定結果的準確性并使儀器使用壽命降低。除進行維護保養外，還必須定期對儀器各部位進行檢查和維護，才能獲得準確的檢測結果。檢查周期Z長為3個月，如果樣品測定量大，則應適當縮短檢查周期。中間狀態檢查包括以下內容：

(1)檢查炬管及接口是否清潔且完好，如果炬管上有固體沉積則需要清洗或者更換炬管；如果炬管變形需要立刻更換，炬管的清洗可以使用稀硝酸或者異丙醇、丙酮等有機溶劑浸泡或超聲清洗；如果錐變臟，則需要將錐拆下進行清洗或者更換干凈的錐體，可以使用棉簽沾取2%稀硝酸擦拭錐的表面，或者使用異丙醇、丙酮等有機溶劑進行超聲清洗。清洗完成后用去離子水進行沖洗，清洗前請將O型圈取下，酸或者有機溶劑會導致O型圈使用壽命變短。

(2)檢查采樣錐墊圈及O型圈是否完好，如果發現裂痕或者破損，則需要更換新的采樣錐墊圈或者O型圈。

(3)檢查RF線圈，如果發現線圈銹蝕或者破損，需咨詢工程師后進行更換或者清洗。

(4)檢查蠕動泵管的狀態。如果出現明顯的磨損，或者破裂，則需要立刻更換泵管。更換泵管后注意蠕動泵的轉動方向，確定進液和排液正確。

(5)檢查冷卻水是否工作正常，確保循環水無變色或者菌類滋生。

(6)以上檢查周期為3個月或者根據樣品量的大小酌情處理。

電感耦合等離子體質譜儀(ICP-MS)常見故障及排除方法

1、點火故障

點火故障是電感耦合等離子體質譜儀(ICP-MS)常見的問題，一般由人為因素或環境因素造成。

首先，可以通過表1所示的點火前故障排查進行故障排除。

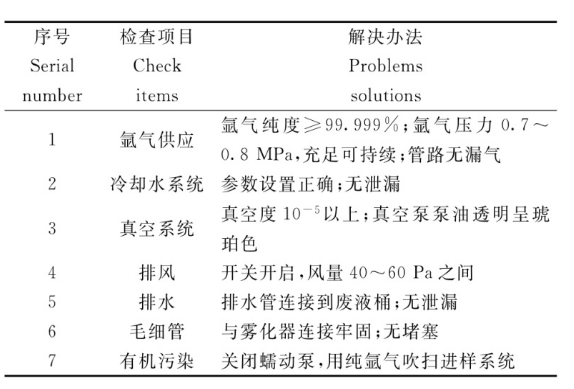

表1 ICP-MS點火前故障排查

其次，在點火前可以通過“三步曲”進一步排除等離子體源存在的問題。

diyi，點擊操作(Option)-系統確認(System Validation)-霧化器與矩管氣流(Nebulizer and Torch Gas)，同步觀察儀器(Instrument)-診斷(Diagnostics)-氣體流量控制(Gas Flow Control)中的霧化器氣體流量(Nebulizer Gas Flow)是否是設定值0.95 L/min(參考本臺機器，下同)，等離子體氣流量(Plasma Gas Flow)是否是設定值18 L/min，輔助氣流量(Auxiliary Gas Flow)是否是設定值1.2 L/min，若三項氣體指標均在設定值上下波動，則結束測試，排除氣路方面的點火問題。

第二，點擊操作(Option)-系統確認 (System Validation)-線圈功率(RF Power)-開始(Start)，同步觀察儀器(Instrument)-診斷(Diagnostics)-等離子體點火設置(Plasma Ignition-Service)-射頻發生器燈絲電壓(RF Generator RFG Filament Voltage)數值，是否迅速升至6.258 V。觀察完畢后，打開儀器機箱，用手觸摸射頻線圈確認線圈溫度是否升高(Warm)。兩項都滿足要求的話可以排除射頻線圈方面的點火問題。

第三，點擊操作(Option)-系統確認(System Validation)-等離子體點火(Plasma Igniter)-開始(Start)，點火針若產生持續的放電聲，則排除點火針?lè)矫娴狞c(diǎn)火問題。“三步曲”完畢后，基本排除等離子體源故障問題。

Z后，再次確認儀器頂蓋及炬管箱完全關閉后可以進行點炬操作。

2、電感耦合等離子體質譜(ICP-MS)在測樣品時磷元素的背景偏高的現象

(1)造成磷元素的背景偏高一定是被污染了。

(2)解決的辦法是首先調整離子透鏡板、四級桿發生器是LI和U為Zda及分辨率為Z佳，做MASS CALIBRATION CROSS CALIBRATION，更換采樣錐、截取錐、霧化器進樣泵管，換完后是磷元素的背景由10萬降到6萬。然后把離子提取鏡、離子透鏡組全部取出來用丙酮在超聲波里超一下。

(3)恢復儀器(拆卸與安裝在上面已經詳細介紹了)結果靈敏度提高了，磷元素的背景還是比較高。Z后換了一瓶新的氬氣。磷元素的背景值正常了。

3、故障現象是點火失敗，霧化器壓力無法調節

打開儀器的蓋子，更換氣路模塊控制電路板，霧化器壓力正常，點火正常。

4、故障現象是靈敏度偏低，檢測器電壓無法加上，檢測器電壓加至極限值。

(1)從這種現象可以判斷是檢測器出現了故障?，F(xiàn)介紹一下檢測器，電感耦合等離子體質譜(ICP-MS)只有一個檢測器，也是所謂的“電子倍增器”作為檢測器，獲得高靈敏度Z為關鍵的是將待測離子信號同真空系統和分光計系統及電子組件產生的所有的隨機背景噪音區分開來，檢測器性能相關的重要指標是高靈敏度、寬的線性動態范圍(檢測器能夠得到線性響應的濃度范圍)、低隨機背景。

電子倍增器的原理是當一個陽離子進入檢測器的入口，它被偏離打到施加了高的負電壓的diyi個打拿極上。受到撞擊的打拿極表面會釋放出一些自由電子，這些電子會撞擊到下一個打拿極表面，產生更多的電子，不斷重復此過程，因此得名電子倍增器。

(2)解決的辦法是打開儀器，更換新的檢測器。

(3)恢復儀器后，靈敏度正常。

5、故障現象是在點火前，主控制程序上顯示無法檢測到水循環

(1)首先檢查外部水循環是正常的，然后打開儀器右側蓋，看到有水，但部分之路沒有水循環，順著水路找，看到水流量檢測器的小葉輪不工作，看到里面有個黑線，這個水流量檢測器的管子很細，稍有個東西就會把管路堵住。

(2)解決的方法是打開水流量檢測器把里面的東西清理干凈。

(3)恢復儀器后，檢測到水循環，儀器正常。

6、故障現象是在測樣時聽到進樣系統的蠕動泵發出異常響聲

(1)把進樣系統取掉，把儀器的右側蓋子打開，開到固定蠕動泵的兩個橡膠桿斷了，把蠕動泵取下來，原因是蠕動泵里有個壓片簧壞了，連在蠕動泵上的銅盤太靠近蠕動泵使蠕動泵與它軸待得進樣系統太遠，受力不均勻，把橡膠桿弄斷。

(2)解決方法是把蠕動泵打開，把壓片簧更換掉，恢復后，從新裝個橡膠桿。

(3)恢復儀器后，儀器的進樣系統運轉正常。

7、故障現象是沒有高壓

(1)判斷是高壓線被擊穿，高壓線在儀器矩箱的正下方，從側面打開可以抽出高壓箱，看到高壓線，取出來發現有鼓包，把損壞的部分切除掉。

(2)恢復儀器后，設備正常運行。

一、檢查裝置

電感耦合等離子體質譜儀沒有信號通常與儀器裝置有關，操作人員應該檢查儀器裝置的各個方面，包括檢查樣品進樣口、離子源和質譜分析器等部件是否正常。特別要注意是否有堵塞或者故障，需要及時清潔或更換部件。

二、檢查電源

電源的故障可能是電感耦合等離子體質譜儀沒有信號的原因之一，這時需要檢查電源的輸出是否正常?？梢允褂秒妷罕磉M(jìn)行測試，確保電源輸出電壓符合儀器的要求。如果電源輸出正常，那么問題很可能不在電源上。

三、檢查氣體

電感耦合等離子體質譜儀需要?dú)怏w作為離子源的基礎，所以操作人員需要檢查氣體是否正常，包括檢查氣源氣路、氣體流量計、真空泵等設備是否正常。如果氣體流量不足或氣源氣路堵塞，都可能導致電感耦合等離子體質譜儀無信號。

四、檢查電離器

電感耦合等離子體質譜儀的電離器是儀器工作的核心部件之一，如果電離器出現故障，則很可能會導致儀器無信號。操作人員應該檢查電離器的工作狀態，特別是離子收集器是否損壞或失效，需要及時更換或修復。

總之，天億實驗室儀器維修公司認為電感耦合等離子體質譜儀無信號的故障原因有很多，需要操作人員逐一排查，確保儀器能夠正常工作。同時，為了避免出現這種問題，操作人員應該經常對儀器的運行狀態進行監測和維護，保證儀器的長期穩定運行

總體來說對于設備的維修維護建議還是采取預防為主，Z好是給設備一個良好的工作環境，還要定期進行維護和保養，及時發現問題并排除掉，這樣才能使設備更好地為人們服務。
